A válvula agulha para instrumentação é utilizada em sistemas industriais que necessitam de bloqueio da linha ou controle da vazão de fluidos. Sua aplicação é especialmente relacionada a sistemas de medição e controle de processo, permitindo atuar sobre a passagem do fluido de acordo com a necessidade da instalação.
Na instrumentação industrial, pode ser aplicada em linhas de impulso, manômetros e transmissores de pressão, além de sistemas destinados ao controle de vazão.
As válvulas agulha RDS possuem construção compacta e robusta, vedação metal x metal e obturador não rotativo, características destinadas às exigências de aplicações industriais.
Podem ainda ser fornecidas com dreno de 1/8” ou 1/4” NPT, oferecendo uma alternativa adicional para a configuração da instalação.
Diferenciais das válvulas da RDS
As válvulas da RDS são projetadas para atender aplicações industriais que exigem alta confiabilidade e durabilidade.
Principais diferenciais:
Temperatura de trabalho
| Gaxeta | Faixa de temperatura |
|---|---|
| PTFE | -29 °C a 230 °C |
| Grafite | -29 °C a 550 °C |
A seleção da conexão deve considerar a configuração da instalação e os requisitos do sistema de instrumentação.
A válvula agulha RDS pode ser fornecida com:

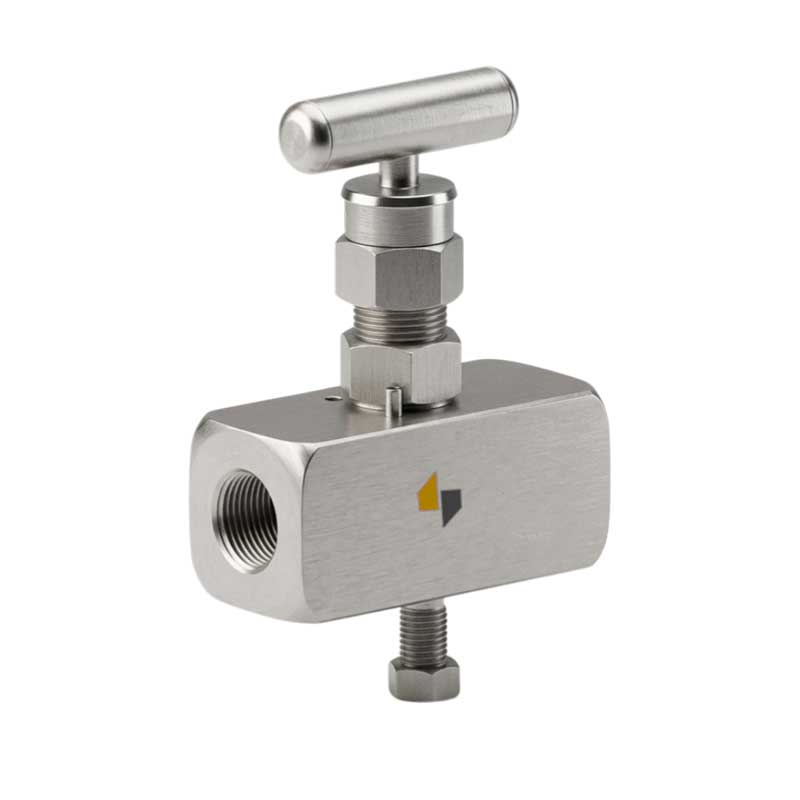

Também estão disponíveis configurações com dreno de 1/8” ou 1/4” NPT.
Como funciona uma válvula agulha?
A válvula agulha permite atuar sobre a passagem do fluido por meio da movimentação do obturador durante o acionamento manual do manípulo. Dessa forma, a abertura da passagem pode ser alterada progressivamente até o fechamento da válvula.
Essa característica permite que a válvula seja utilizada tanto para bloqueio total quanto para controle da vazão, conforme a necessidade do sistema.
Na válvula agulha RDS, o obturador é do tipo não rotativo e a vedação é metal x metal. O produto é destinado a aplicações de instrumentação e controle de processo.
Aplicações da válvula agulha na instrumentação
A válvula agulha RDS pode ser utilizada em diferentes pontos de sistemas de medição e controle industrial, especialmente quando é necessário realizar o bloqueio ou controlar a passagem do fluido.
Entre as aplicações informadas para o produto estão:
Em instalações com instrumentos de pressão, válvulas agulha são comumente empregadas entre o processo e o instrumento para permitir o isolamento da linha.
Como especificar uma válvula agulha?
A especificação de uma válvula agulha deve considerar as condições do processo e a função que o componente terá no sistema de instrumentação.
Entre os principais pontos a serem avaliados estão:
Para a válvula agulha RDS, a pressão máxima de trabalho informada é de 6.000 psi, enquanto a faixa de temperatura varia conforme a gaxeta utilizada.
Para aplicações específicas, a configuração deve ser definida de acordo com os requisitos do processo.
Para que serve uma válvula agulha?
É utilizada para bloqueio ou controle da vazão de fluidos. Na instrumentação industrial, pode ser aplicada em linhas de impulso, manômetros, transmissores de pressão e sistemas de controle de processo.
Como funciona uma válvula agulha?
A operação manual movimenta o obturador e modifica progressivamente a passagem disponível ao fluido, permitindo controlar a vazão ou realizar o bloqueio da linha.
Qual é a pressão máxima de trabalho da válvula agulha RDS?
A pressão máxima de trabalho informada para a válvula agulha RDS é de 6.000 psi.
Qual é a temperatura de trabalho?
Com gaxeta em PTFE, a faixa informada é de -29 °C a 230 °C. Com gaxeta em grafite, é de -29 °C a 550 °C.
Quais conexões estão disponíveis?

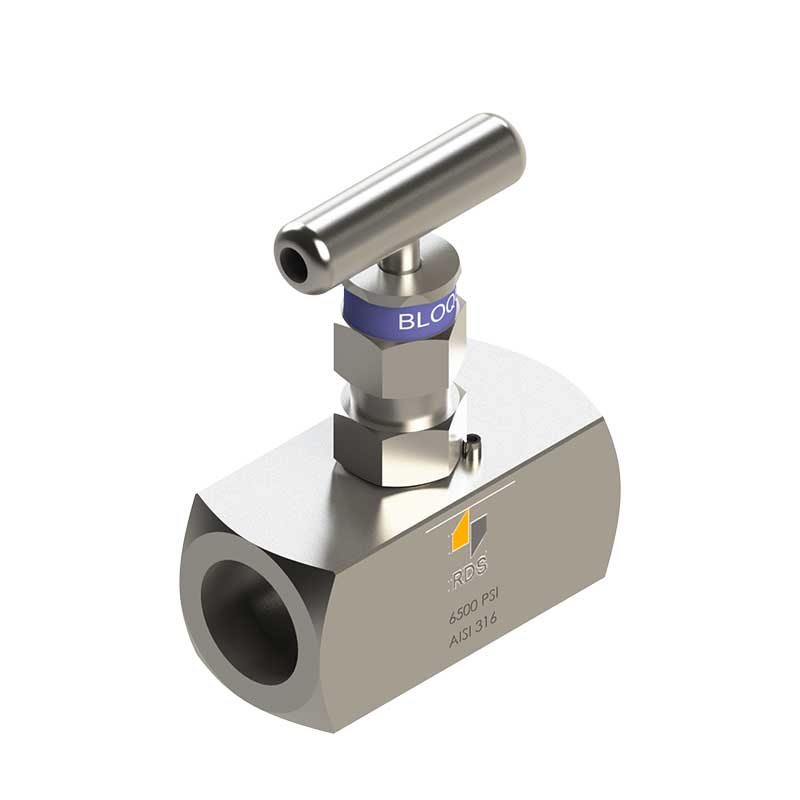

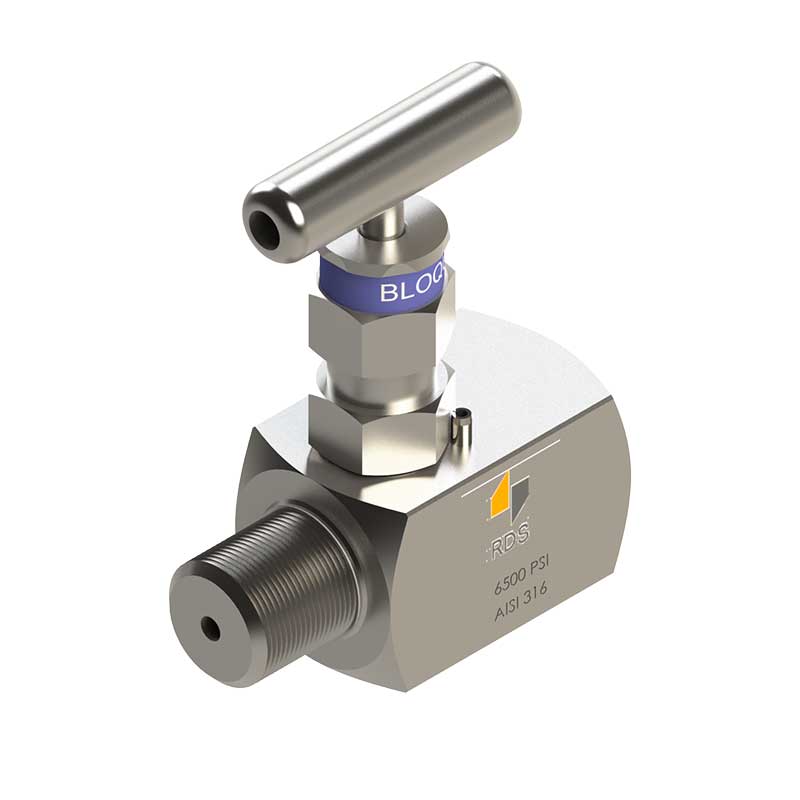

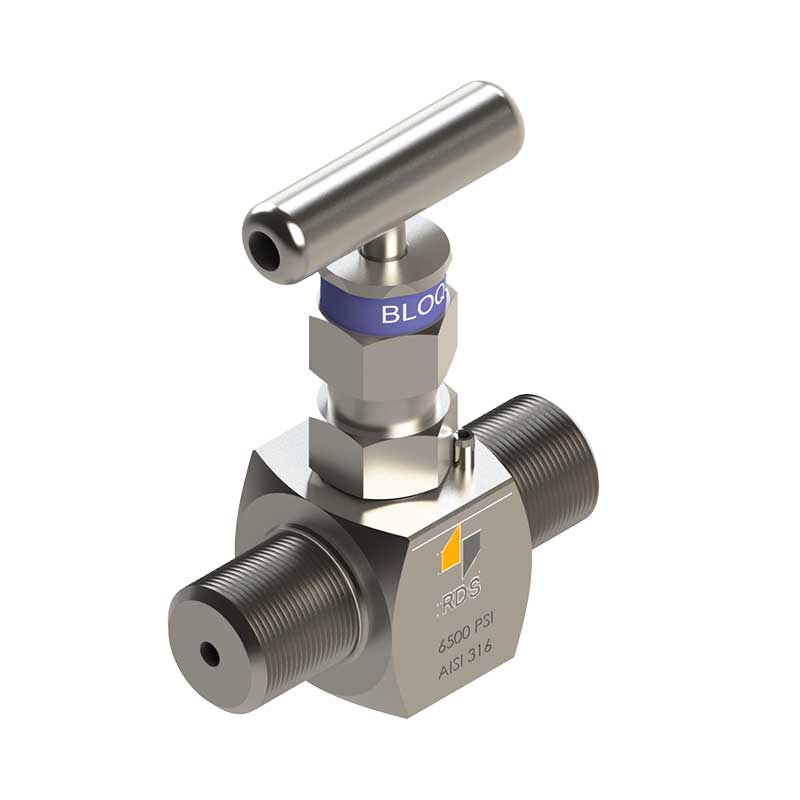

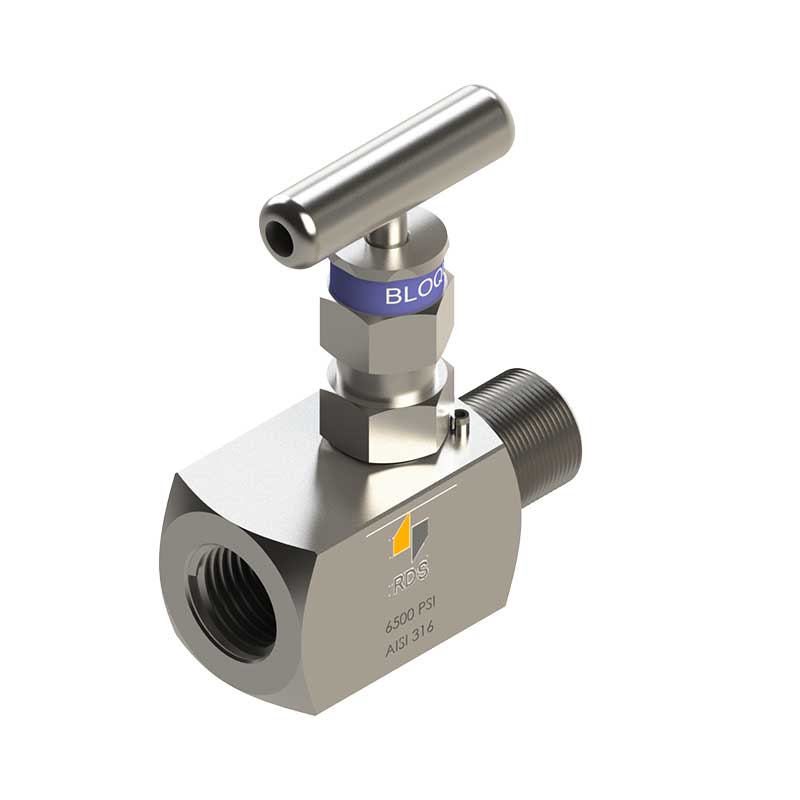

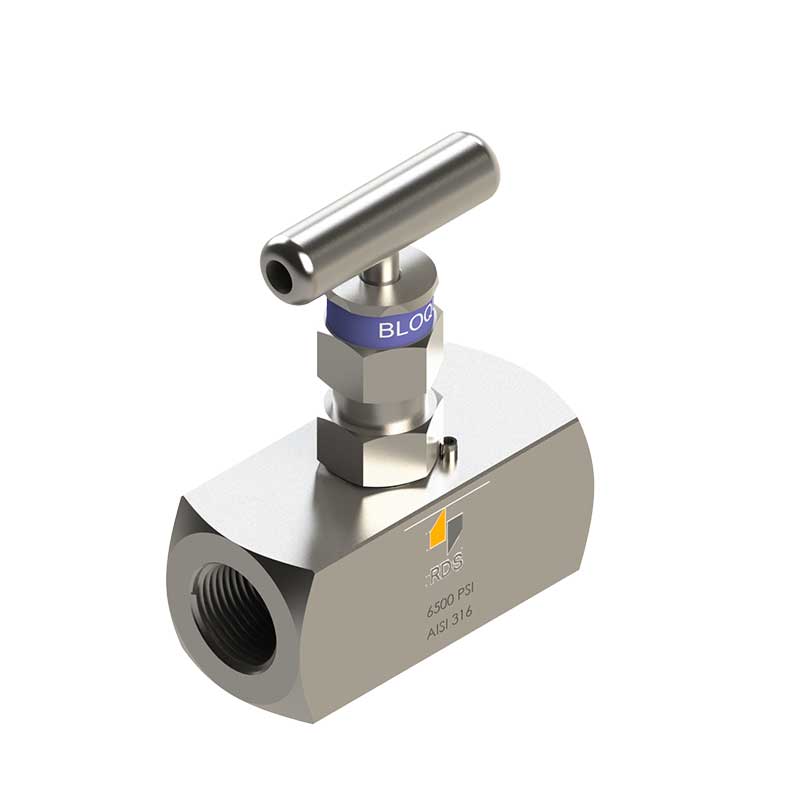

A RDS informa conexão por rosca NPT conforme ASME B1.20.1 e encaixe para solda conforme ASME B16.11. A válvula também pode ser fornecida com dreno de 1/8” ou 1/4” NPT.
A válvula agulha pode ser utilizada para controle de vazão?
Sim. A válvula agulha RDS é destinada tanto ao bloqueio total quanto ao controle da vazão em sistemas de medição e controle de processo.
