Descrição
Bocal de Vazão (Flow Nozzle) – ASME e ISA
O Bocal de Vazão (Flow Nozzle) é um elemento primário de medição de vazão que possui características intermediárias entre a Placa de Orifício e o Tubo Venturi.
É especialmente indicado para aplicações onde o fluído apresenta:
- alta velocidade
- altas pressões
- altas temperaturas
- presença limitada de partículas sólidas
Esse tipo de medidor é muito utilizado em sistemas de vapor superaquecido, principalmente em caldeiras industriais, turbinas e turbo geradores.
O perfil da seção de entrada do bocal é projetado para conduzir o fluxo até a seção estrangulada do elemento de medição, seguindo curva elíptica (modelo ASME) e curva pseudo-elíptica (modelo ISA).
Dimensões
Os bocais de vazão podem ser fabricados em diâmetros de 2” a 24” e podem podem ser fornecidos:
- montados e soldados em trecho de tubo
- com extremidades biseladas para solda de topo

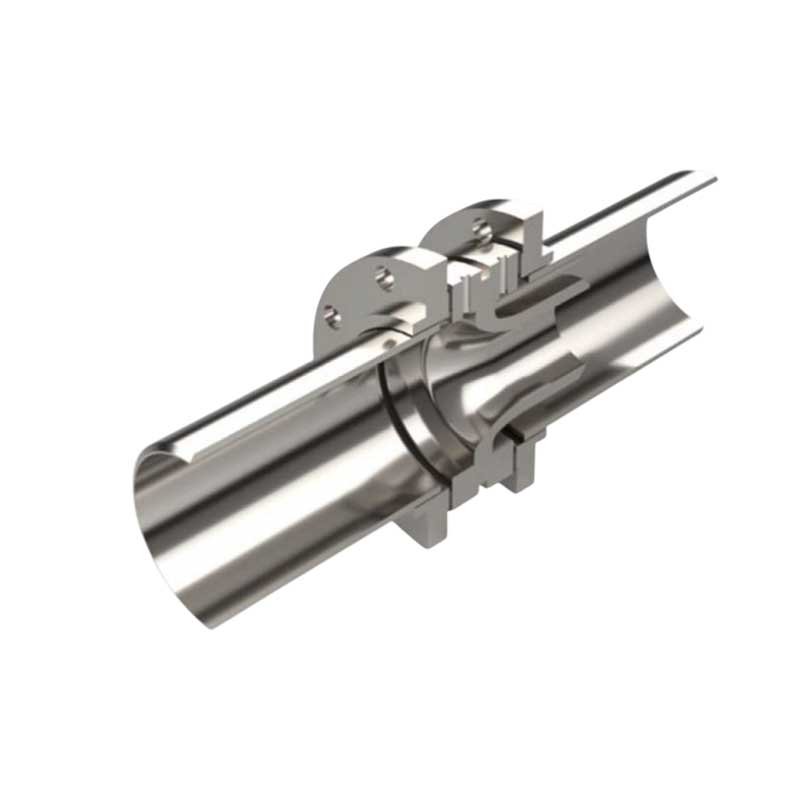

- com extremidades flangeadas
Modelo ASME

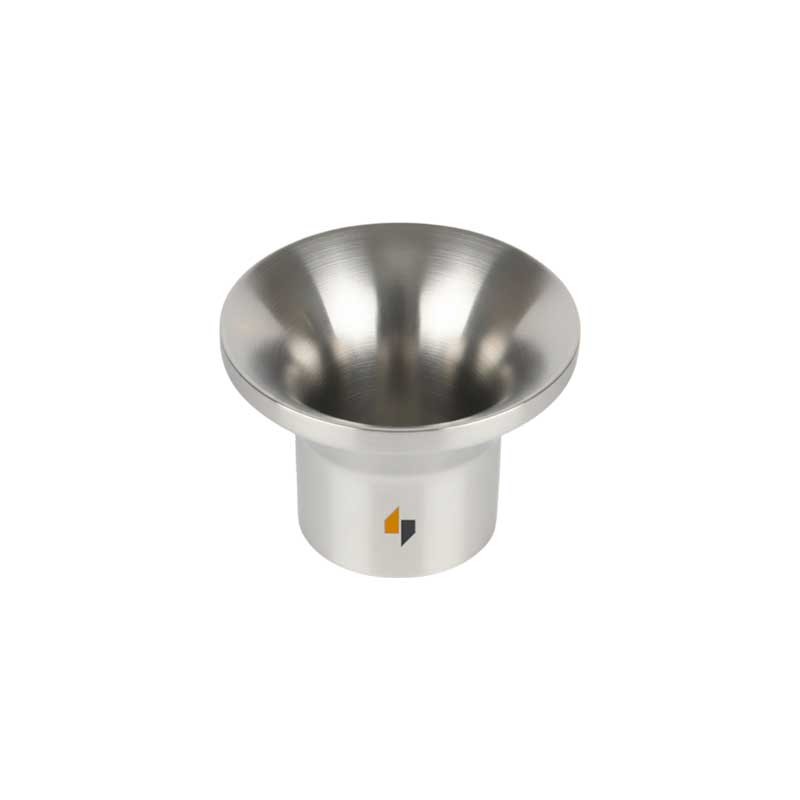

Modelo ASME – Raio Longo
O Bocal de Vazão ASME de raio longo utiliza tomadas de pressão do tipo Radius Taps (1D – 1/2D) e é amplamente aplicado em medições de vapor e gases em alta velocidade.

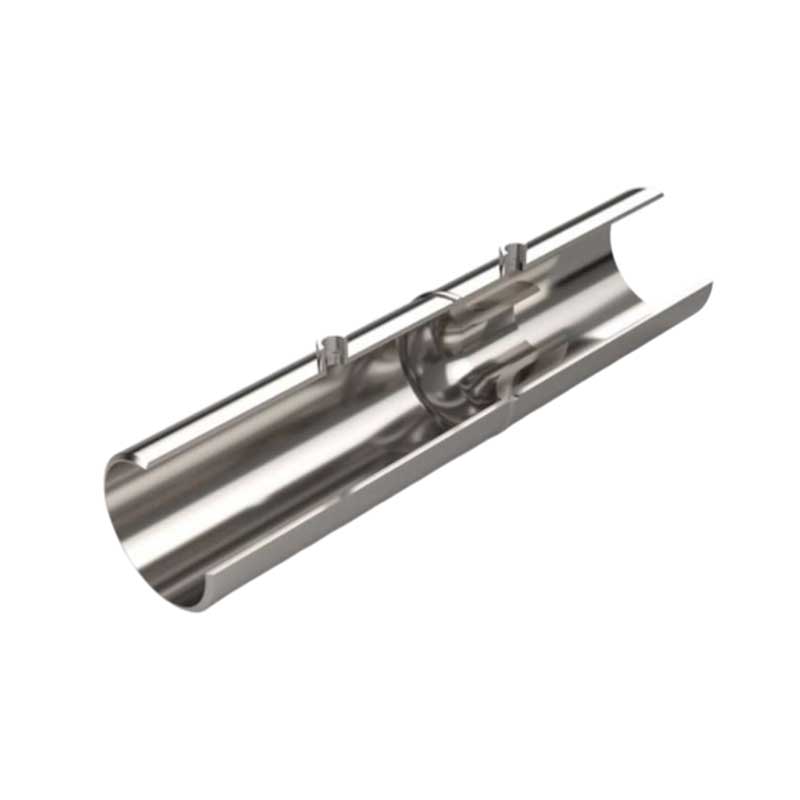

Tipo Soldado
O Bcal de Vazão soldado é utilizado em aplicações onde o uso de flanges não é viável. Esse é o modelo mais utilizado na indústria.

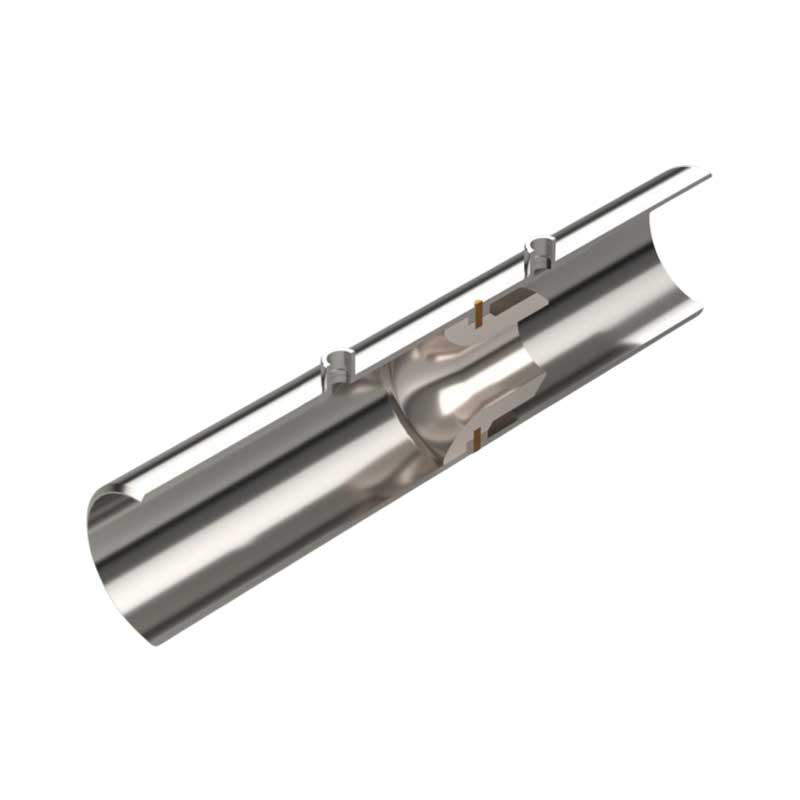

Tipo Pinado (Knock-Pin)
O Bocal de Vzão Pinado elimina a necessidade de soldagem entre materiais diferentes, reduzindo tensões térmicas entre o Bocal e a tubulação.

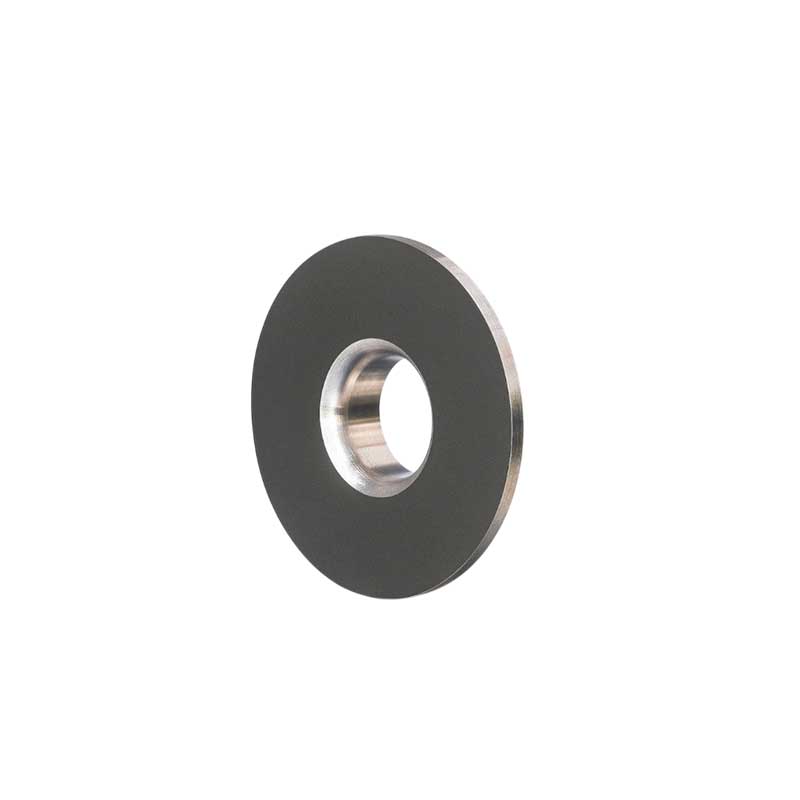

Modelo ISA
Modelo ISA
O Bocal de Vazão modelo ISA possui tomadas de pressão do tipo Corner Taps, localizadas no canto do elemento e normalmente conectadas a anéis piezométricos.
Esse modelo é instalado entre flanges, sendo uma solução compacta para medições de vazão por diferencial de pressão.
