Elementos primários de vazão são dispositivos instalados em tubulações industriais para gerar uma diferença de pressão proporcional ao escoamento de fluidos, permitindo calcular a medição de vazão com precisão em sistemas de pressão diferencial.
Aplicados em operações que exigem confiabilidade, repetibilidade e conformidade técnica, esses componentes são fundamentais em projetos de instrumentação industrial, controle de fluxo e processos de transferência de custódia.
Nos sistemas industriais, a medição de vazão industrial depende da capacidade de transformar o comportamento do fluido em uma variável mensurável, estável e confiável. É exatamente essa a função dos elementos primários de vazão: criar uma restrição controlada no escoamento para gerar uma diferença de pressão que possa ser lida e convertida em vazão.
Esse princípio é amplamente utilizado na engenharia de processos por sua robustez, previsibilidade e compatibilidade com diferentes condições de operação, incluindo líquidos, gases e vapor. Quando corretamente especificados, esses elementos contribuem para maior estabilidade da medição, melhor controle de processos industriais e mais segurança em aplicações que exigem desempenho contínuo.
A categoria reúne soluções como placa de orifício, tubo venturi, bocal de vazão, orifício integral e meter run, utilizadas em projetos de instalação industrial, controle de pressão e sistemas com exigência de rastreabilidade industrial.
A RDS Smart Flow atua no fornecimento de soluções para medição e instrumentação em aplicações críticas, com foco em especificação técnica correta, documentação consistente e compatibilidade com os requisitos do processo.
Equipamentos desenvolvidos para aplicações que exigem precisão, confiabilidade operacional e conformidade técnica em sistemas industriais.
A medição de vazão por pressão diferencial é baseada na criação de uma restrição controlada no interior da tubulação, como uma placa de orifício, um tubo venturi ou um bocal de vazão. Quando o fluido atravessa essa restrição, sua velocidade aumenta e ocorre uma redução da pressão estática, gerando uma diferença de pressão (ΔP) entre dois pontos do sistema.
Esse comportamento é descrito pelo princípio de Bernoulli, que relaciona a energia do fluido com sua velocidade e pressão ao longo do escoamento. A partir da medição dessa diferença de pressão, realizada por um transmissor de pressão diferencial, é possível calcular a vazão volumétrica ou mássica com alta confiabilidade, desde que as condições de instalação e operação sejam adequadas.
Por esse motivo, esse método é amplamente utilizado em sistemas de instrumentação industrial, especialmente em aplicações com líquidos, gases e vapor, onde a estabilidade da medição, a repetibilidade e a robustez operacional são requisitos essenciais.
Em sistemas por pressão diferencial, a vazão está associada à raiz quadrada da diferença de pressão gerada pela restrição do fluxo, o que torna a especificação correta do elemento e da instalação decisiva para a confiabilidade da medição.
Quando o fluido atravessa um elemento primário, como uma placa de orifício ou um tubo venturi, ocorre uma alteração importante no seu comportamento. Ao passar pela restrição, o escoamento acelera e a pressão estática diminui, atingindo seu ponto mínimo em uma região chamada vena contracta. É nesse ponto que se concentram a maior velocidade do fluido e a menor pressão do sistema.
Depois da restrição, o fluido volta a se expandir e parte da pressão é recuperada. No entanto, essa recuperação não é total. Uma parcela da energia se perde devido à formação de turbulência, atrito interno e distúrbios no escoamento, resultando na chamada perda de carga permanente. Esse comportamento influencia diretamente a escolha do elemento primário, especialmente em aplicações onde a eficiência do sistema e a estabilidade da medição são críticas.
Cada solução atende necessidades específicas de medição de vazão industrial, variando conforme o tipo de fluido, a perda de carga admissível, a faixa de operação e os requisitos de precisão do sistema.

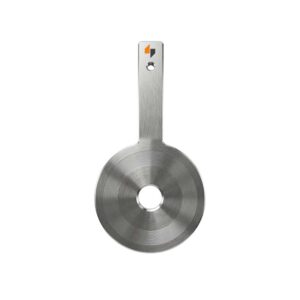

Elemento amplamente utilizado em sistemas de pressão diferencial, indicado para medições de líquidos, gases e vapor com excelente relação entre robustez, simplicidade e custo.

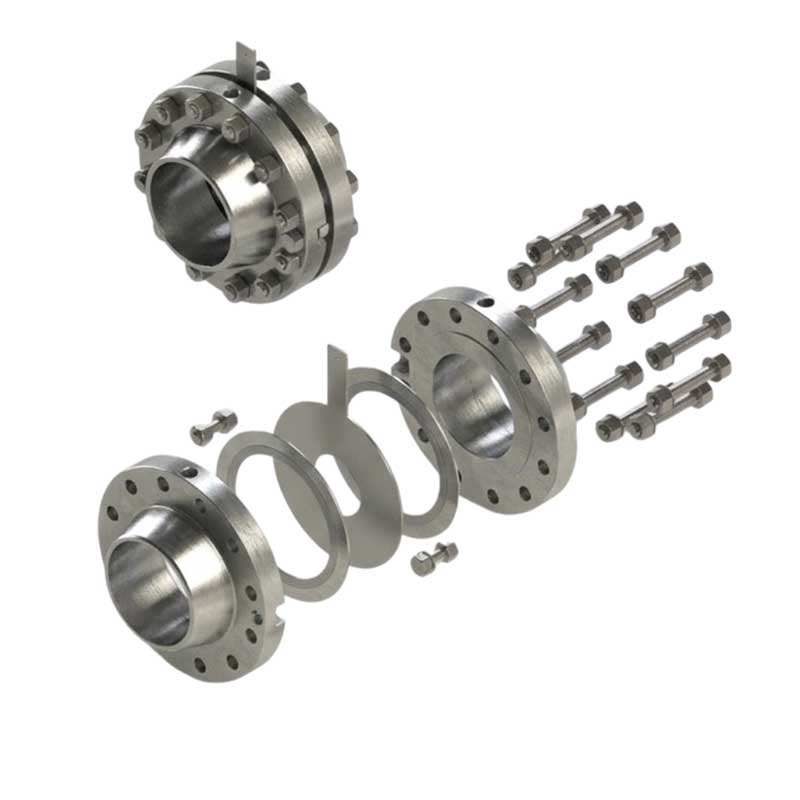

Solução integrada para sistemas que exigem maior padronização na instalação, melhor repetibilidade e mais confiabilidade em aplicações de medição de vazão.
Indicado para processos que exigem menor perda de carga permanente e maior estabilidade da medição, especialmente em aplicações contínuas e fluidos com maior sensibilidade a distúrbios no escoamento.
Aplicado em medições com altas velocidades, temperaturas elevadas e condições de operação mais severas, como em sistemas de vapor e processos energéticos.
Solução compacta voltada para pequenas vazões, com instalação simplificada e boa integração em sistemas que exigem instrumentação mais enxuta.

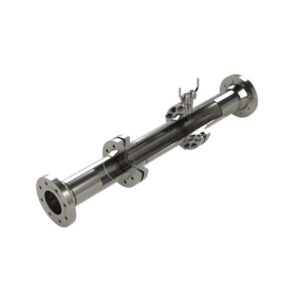

Componente essencial para aplicações que exigem maior controle de instalação, melhor desenvolvimento do fluxo e mais confiabilidade em sistemas de medição por pressão diferencial.
Em aplicações específicas, a escolha entre placa de orifício, tubo venturi, bocal de vazão ou meter run deve considerar as condições do processo, a perda de carga admissível e os requisitos de precisão da medição.
A escolha do elemento primário deve considerar as condições reais do processo, como tipo de fluido, temperatura, pressão, presença de sólidos e nível de precisão exigido pela medição.
Em sistemas de medição de vazão industrial, não existe um único elemento ideal para toda aplicação. A especificação correta depende do comportamento do fluido, das condições de operação e do impacto que a medição terá no processo. Em alguns casos, a prioridade está na simplicidade e no custo; em outros, na baixa perda de carga, na estabilidade operacional ou na capacidade de lidar com condições mais severas.
Quando essa análise é feita de forma inadequada, a consequência não é apenas uma escolha técnica inferior. Pode haver aumento de erro de medição, perda de eficiência, sensibilidade maior à instalação e dificuldades de operação ao longo do tempo. Por isso, a seleção do elemento primário deve sempre estar alinhada ao processo e não apenas ao produto.
| Cenário de aplicação | Condição predominante | Elemento mais indicado | Motivo técnico |
|---|---|---|---|
| Fluido limpo em aplicação geral | Líquidos, gases ou vapor com operação padrão | Placa de orifício | Solução robusta, difundida e economicamente eficiente para sistemas de pressão diferencial. |
| Alta temperatura ou alta velocidade | Vapor e processos com condições severas | Bocal de vazão | Melhor comportamento mecânico e estabilidade em aplicações térmicas mais exigentes. |
| Baixa perda de carga permanente | Processos contínuos e maior eficiência hidráulica | Tubo Venturi | Permite melhor recuperação de pressão e maior estabilidade na medição. |
| Pequenas vazões | Linhas compactas ou sistemas com menor diâmetro | Orifício integral | Configuração compacta com boa integração em aplicações de baixa vazão. |
| Maior controle de instalação | Necessidade de desenvolvimento adequado do escoamento | Meter run / trecho reto | Melhora a qualidade da instalação e reduz interferências que afetam a medição. |
| Padronização do conjunto de medição | Aplicações com maior exigência de repetibilidade | Conjunto com placa | Integração do sistema com maior consistência dimensional e operacional. |
Antes de definir o elemento, é essencial avaliar as características do escoamento e do meio de processo.
A forma como a medição será utilizada também interfere diretamente na escolha do elemento primário.
A decisão correta melhora não só a medição, mas o desempenho global da instalação industrial.
Em aplicações críticas, a escolha do elemento primário deve ser feita com base em engenharia de processos, e não apenas na disponibilidade do produto. Quando o processo envolve condições severas, exigência de confiabilidade e impacto financeiro da medição, a especificação correta passa a ser parte direta da segurança operacional.
Os sistemas de medição por pressão diferencial são utilizados em diferentes contextos industriais, sempre que a medição precisa ser confiável, estável e compatível com as condições reais do processo.
Aplicações com vapor superaquecido exigem elementos capazes de operar com altas temperaturas, estabilidade dimensional e boa repetibilidade de medição em regime contínuo.
Em sistemas com gases industriais, a escolha do elemento deve considerar pressão, temperatura, faixa de vazão e estabilidade do escoamento para garantir medições consistentes.
Processos com ar comprimido industrial exigem controle preciso de vazão para manter eficiência energética, estabilidade da operação e melhor desempenho do sistema.
Em linhas com efluentes industriais, a medição deve considerar o comportamento do fluido, presença de partículas e condições que possam aumentar a sensibilidade à turbulência e ao acúmulo de resíduos.
Em processos de transferência de custódia, a medição precisa apresentar alto nível de confiabilidade, rastreabilidade e conformidade técnica, pois qualquer desvio pode gerar impacto financeiro direto.
Em todos esses cenários, a escolha correta do elemento primário influencia não apenas a medição de vazão, mas também o desempenho do sistema, a previsibilidade operacional e a confiança nos dados utilizados pelo processo.
A qualidade da medição de vazão não depende apenas da escolha do elemento primário. Mesmo um componente corretamente especificado pode apresentar desempenho inferior quando a instalação industrial não oferece condições adequadas para o desenvolvimento do escoamento e para a leitura estável da pressão diferencial.
Fatores como trecho reto a montante, trecho reto a jusante, alinhamento da linha, padrão de montagem e interferências na tubulação influenciam diretamente a repetibilidade da medição. Em aplicações críticas, esses detalhes afetam não só a precisão, mas também a previsibilidade operacional do sistema.
Em muitos casos, o erro não está no elemento primário, mas em uma instalação que induz turbulência, distorção do perfil de escoamento ou leituras inconsistentes ao longo do processo.
Garantem melhor desenvolvimento do fluxo antes e depois do elemento, reduzindo distorções que comprometem a medição.
Desalinhamentos e excentricidades podem alterar o perfil do escoamento e introduzir erro na leitura de pressão.
A forma de fixação, vedação e posicionamento do conjunto influencia a estabilidade do sistema e a integridade da medição.
Curvas, válvulas, reduções e acessórios próximos ao ponto de medição podem gerar turbulência e comprometer a confiabilidade do resultado.
O comprimento disponível antes e depois do elemento influencia o perfil de velocidade do fluido e a qualidade da leitura.
A concentricidade da linha e a correta posição do elemento ajudam a evitar desvios que afetam a repetibilidade da medição.
A montagem correta reduz riscos de desalinhamento, vazamento e interferência mecânica no ponto de medição.
A disposição da linha, dos acessórios e das mudanças geométricas deve ser considerada desde a especificação do sistema.
Em projetos com maior exigência técnica, a instalação precisa ser tratada como parte do sistema de medição, e não apenas como etapa de montagem. É essa visão que diferencia uma medição funcional de uma medição realmente confiável em campo.
Em sistemas de medição por pressão diferencial, a vazão pode ser estimada a partir da relação entre a diferença de pressão (ΔP), a área de passagem e as propriedades do fluido. Essa é a base física dos elementos primários utilizados em instrumentação industrial.
De forma simplificada, a equação considera que, ao atravessar uma restrição, o fluido acelera e parte de sua energia de pressão é convertida em velocidade. Com a leitura do diferencial de pressão e o uso de coeficientes adequados, é possível determinar a vazão volumétrica ou mássica com boa confiabilidade.
Na prática, esse cálculo é ajustado conforme norma, geometria do elemento, condição de instalação, número de Reynolds, densidade do fluido e coeficiente de descarga. Por isso, embora a fórmula abaixo ajude a visualizar o princípio, a especificação correta continua sendo decisiva para o desempenho real da medição.
Q = C × A × √(2ΔP / ρ)
Em sistemas de medição por pressão diferencial, a confiabilidade do resultado depende não apenas do elemento primário, mas também do atendimento a critérios de projeto, instalação e operação definidos por normas reconhecidas internacionalmente.
Referências como a ISO 5167 e documentos da ASME orientam aspectos essenciais da medição, incluindo geometria do elemento, tomadas de pressão, condições de instalação, comportamento do escoamento e parâmetros utilizados no cálculo da vazão.
Seguir esses critérios contribui diretamente para maior confiabilidade, melhor rastreabilidade e mais conformidade técnica no sistema de medição, especialmente em aplicações industriais críticas e processos com exigência elevada de repetibilidade e controle.
Define critérios para medição de vazão em condutos fechados utilizando elementos primários e pressão diferencial, incluindo requisitos de geometria, instalação e cálculo.
Conjunto de referências amplamente utilizado em aplicações industriais para padronização de projeto, desempenho, verificação e documentação técnica em sistemas de medição.
A adoção de critérios normativos fortalece a consistência dos dados de medição, reduz incertezas de processo e melhora a segurança na especificação e operação do sistema.
A escolha do elemento impacta diretamente a precisão da medição, a perda de carga e o desempenho do sistema ao longo do tempo.
| Elemento | Precisão típica | Perda de carga | Aplicação recomendada |
|---|---|---|---|
| Placa de orifício | ±0,5% a ±1% | Alta | Aplicações gerais com líquidos, gases e vapor |
| Tubo Venturi | ±0,5% | Baixa | Processos contínuos com necessidade de eficiência energética |
| Bocal de vazão | ±0,5% a ±1% | Média | Altas temperaturas e aplicações com vapor |
| Orifício integral | ±1% a ±2% | Média | Pequenas vazões e sistemas compactos |
| Meter run | Depende do elemento | Controlada | Sistemas críticos com exigência de repetibilidade |
Elementos com alta restrição aumentam a perda de carga permanente, exigindo maior esforço de bombeamento e impactando o consumo energético do sistema.
A escolha correta reduz sensibilidade a turbulência e variações de processo, garantindo maior repetibilidade e previsibilidade operacional.
Uma especificação inadequada pode gerar desgaste, incrustação ou instabilidade, aumentando intervenções e risco de parada de processo.
Em sistemas de medição de vazão, especialmente em aplicações com maior exigência técnica, a confiabilidade do resultado depende de mais do que um bom produto. É necessário avaliar o comportamento do fluido, as condições de operação, os requisitos de instalação e o impacto da medição sobre o processo.
A RDS Smart Flow atua no fornecimento de soluções para elementos primários de vazão e instrumentação industrial com foco em aplicações onde a medição precisa ser previsível, tecnicamente consistente e compatível com as exigências do sistema. Esse trabalho envolve especificação correta, entendimento do processo e atenção aos fatores que influenciam o desempenho em campo.
Em setores como energia, óleo e gás, papel e celulose, bioenergia e processos industriais contínuos, aspectos como documentação técnica, rastreabilidade e conformidade deixam de ser diferenciais e passam a ser parte da segurança operacional. É nesse contexto que a escolha do elemento e a forma como ele é especificado fazem diferença real no resultado da medição.
Seleção orientada pelas condições reais do processo, considerando fluido, operação, instalação e exigência de medição.
Atuação em contextos industriais onde estabilidade da medição, repetibilidade e robustez operacional são essenciais.
Fornecimento com foco em consistência técnica, identificação adequada e suporte às exigências de conformidade do sistema.
Precisa avaliar a melhor solução para sua aplicação?
A RDS pode apoiar a análise técnica do sistema e a especificação do elemento primário mais adequado para as condições do processo.
Respostas objetivas para as dúvidas mais comuns sobre elementos primários de vazão, pressão diferencial e desempenho da medição em sistemas industriais.
Um elemento primário de vazão é um dispositivo instalado na tubulação para criar uma restrição controlada no escoamento do fluido, gerando uma diferença de pressão utilizada para calcular a vazão. Esse princípio é amplamente aplicado em sistemas de medição por pressão diferencial.
A medição por pressão diferencial funciona a partir da aceleração do fluido ao passar por uma restrição, como uma placa de orifício ou um tubo Venturi. Essa aceleração reduz a pressão local, gerando um ΔP que é lido por um transmissor e convertido em vazão volumétrica ou mássica.
A placa de orifício costuma ser indicada para aplicações gerais com boa relação entre simplicidade, robustez e custo. Já o tubo Venturi é mais indicado quando o processo exige menor perda de carga permanente, maior estabilidade da medição e melhor desempenho em aplicações contínuas.
A precisão da medição de vazão é influenciada por fatores como tipo de fluido, temperatura, pressão, presença de sólidos, turbulência, alinhamento da tubulação, trecho reto disponível e qualidade da instalação. A especificação correta do elemento primário também tem impacto direto no resultado.
O meter run é um conjunto com trecho reto calibrado projetado para melhorar o desenvolvimento do fluxo e reduzir interferências de instalação. Em sistemas de medição por pressão diferencial, ele contribui para maior repetibilidade, melhor confiabilidade e melhor desempenho em aplicações críticas.
