O trecho reto de medição é um componente essencial em sistemas de medição de vazão industrial, projetado para garantir que o fluxo do fluido atinja um perfil de escoamento estável e totalmente desenvolvido antes de entrar no dispositivo de medição.
A presença de um trecho reto adequado minimiza turbulências, distorções no perfil de fluxo e erros de medição, garantindo maior precisão e repetibilidade nas medições de vazão em tubulações industriais.
Os trechos retos fornecidos pela RDS são fabricados conforme normas internacionais aplicáveis a sistemas de medição e transporte de fluidos.
Cada trecho reto de medição deve ser especificado de acordo com as características do processo industrial onde será instalado. Fatores como pressão de operação, diâmetro da tubulação, tipo de fluido, material construtivo e normas aplicáveis influenciam diretamente na compatibilidade do equipamento com o sistema de medição.
Os trechos retos fornecidos pela RDS Smart Flow são desenvolvidos para atender diferentes aplicações industriais, mantendo conformidade com os requisitos técnicos normalmente adotados em sistemas de medição de vazão por pressão diferencial, processos industriais e operações que exigem elevado nível de confiabilidade.
Principais especificações disponíveis
✔ Classe de pressão: de 150 psi até 10.000 psi
✔ Diâmetros: a partir de 2 polegadas
✔ Aplicação: líquidos, gases e vapores

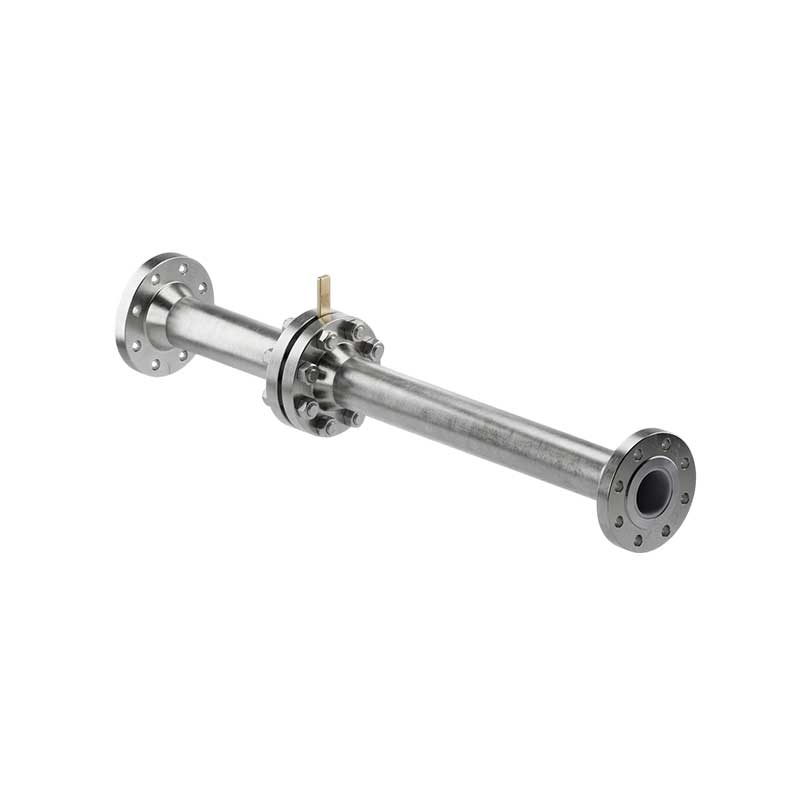

✔ Compatibilidade: sistemas com placa de orifício, tubo Venturi, bocal de vazão, Meter Run e outros elementos primários de vazão.
Cada projeto pode ser desenvolvido considerando os requisitos específicos da instalação, permitindo maior compatibilidade entre os componentes do sistema e melhor desempenho durante a operação.
Materiais disponíveis
Materiais desenvolvidos para diferentes condições de processo
A escolha do material é uma das etapas mais importantes na especificação de um trecho reto de medição, pois influencia diretamente fatores como resistência mecânica, comportamento frente à corrosão, durabilidade e compatibilidade com o fluido transportado.
Dependendo da aplicação, diferentes ligas metálicas podem oferecer maior desempenho, especialmente em processos com temperaturas elevadas, fluidos agressivos ou condições severas de operação.
A RDS Smart Flow disponibiliza diferentes opções de materiais para atender às necessidades de cada projeto.
Materiais disponíveis
Aço Carbono
Aço Inoxidável 304 / 304L
Aço Inoxidável 316 / 316L
Duplex
Super Duplex
Outros materiais sob consulta
A seleção do material deve considerar não apenas o tipo de fluido, mas também pressão, temperatura, ambiente de instalação, exigências normativas e vida útil esperada do equipamento.
Quando necessário, a equipe técnica da RDS auxilia na definição da solução mais adequada para garantir compatibilidade entre o trecho reto e os demais componentes do sistema de medição.
A conformidade com normas técnicas é um dos fatores que contribuem para a confiabilidade de um sistema de medição de vazão. Além de estabelecer critérios construtivos, essas referências definem parâmetros que ajudam a garantir compatibilidade entre equipamentos, repetibilidade das medições e maior segurança durante a operação.
Os trechos retos de medição da RDS Smart Flow podem ser fornecidos conforme diferentes normas utilizadas pela indústria nacional e internacional.
Normas construtivas
ASME B31.3 – Process Piping
ASME B31.4 – Pipeline Transportation Systems for Liquids
ASME B31.8 – Gas Transmission and Distribution Piping
Normas aplicáveis à medição de vazão
AGA 3
AGA 7
AGA 9
ISO 5167
Outras normas e especificações podem ser avaliadas conforme os requisitos de cada projeto.
A utilização dessas referências permite maior compatibilidade entre o trecho reto e os sistemas de medição, contribuindo para uma instalação mais segura, melhor desempenho operacional e maior confiabilidade dos resultados obtidos.
Aplicações
Aplicações do trecho reto de medição em sistemas industriais
O trecho reto de medição é um componente indispensável para sistemas que utilizam elementos primários de vazão e necessitam de um perfil de escoamento uniforme, condição fundamental para obter medições precisas, repetíveis e compatíveis com as normas técnicas aplicáveis.
Em uma tubulação industrial, é comum que o fluido passe por curvas, válvulas, reduções, ampliações, bombas e outros componentes capazes de alterar significativamente seu comportamento. Esses distúrbios provocam turbulências, mudanças na distribuição de velocidade e variações no perfil do escoamento, fatores que podem comprometer diretamente a qualidade da medição.
O trecho reto tem justamente a função de proporcionar as condições necessárias para que o fluido alcance um escoamento estabilizado antes de chegar ao elemento primário. Dessa forma, a medição ocorre dentro das condições previstas pelas normas técnicas, reduzindo incertezas e aumentando a confiabilidade operacional.
Esse tipo de solução é amplamente empregado em sistemas que utilizam placas de orifício, tubos Venturi, bocais de vazão, Meter Run e outros equipamentos destinados à medição de vazão por pressão diferencial.
Sua utilização é recomendada em aplicações onde a precisão das informações influencia diretamente a operação da planta, como:
Transferência de custódia
Medição fiscal
Controle de processos industriais
Balanço de massa
Monitoramento de consumo
Controle de produção
Sistemas de utilidades industriais
Os trechos retos de medição fornecidos pela RDS Smart Flow atendem aplicações envolvendo líquidos, gases e vapores, sendo utilizados em segmentos como óleo e gás, bioenergia, papel e celulose, química, petroquímica, energia e diversas outras indústrias que dependem de medições confiáveis para manter a segurança operacional, a eficiência dos processos e a conformidade técnica.
Mais do que fornecer um componente mecânico, a RDS trabalha para garantir que cada trecho reto seja compatível com a aplicação, com o sistema de medição e com os requisitos específicos de cada projeto.
Engenharia de Aplicação
A importância da engenharia de aplicação na especificação do trecho reto de medição
Embora o trecho reto seja um componente aparentemente simples, sua especificação influencia diretamente o desempenho de todo o sistema de medição de vazão. Pequenas diferenças de projeto podem alterar o comportamento do escoamento e impactar a precisão das leituras obtidas em campo.
Por esse motivo, a seleção do trecho reto não deve considerar apenas dimensões ou classe de pressão. É necessário avaliar cuidadosamente as características do processo para garantir que o equipamento seja compatível com as condições reais de operação.
Entre os principais fatores considerados durante a especificação estão:
Tipo de fluido (líquido, gás ou vapor)
Diâmetro da tubulação
Faixa de pressão e temperatura
Elemento primário utilizado
Norma técnica aplicável
Classe de pressão
Material construtivo
Condições de instalação
Outro aspecto importante é a presença de componentes que provocam distúrbios no escoamento, como curvas de 90°, válvulas de controle, bombas, reduções e ampliações. Dependendo da configuração da linha, pode ser necessário utilizar comprimentos específicos de trecho reto para que o perfil de velocidade do fluido seja restabelecido antes da medição.
Nos sistemas baseados em pressão diferencial, essa condição é indispensável para que o elemento primário opere conforme os critérios definidos por normas como ISO 5167 e AGA, reduzindo desvios e aumentando a repetibilidade das medições.
Na RDS Smart Flow, cada fornecimento é desenvolvido considerando as necessidades da aplicação, permitindo que o cliente receba uma solução compatível com seu processo e com os requisitos técnicos do sistema de medição.
Essa análise contribui para reduzir riscos durante a instalação, evitar incompatibilidades entre componentes e proporcionar maior previsibilidade ao desempenho do conjunto, especialmente em aplicações críticas onde a confiabilidade das medições é um requisito operacional.
Construção e Materiais
Construção desenvolvida para diferentes condições de processo
Os trechos retos de medição da RDS são fabricados para atender aplicações industriais que exigem elevada confiabilidade, compatibilidade dimensional e conformidade com normas reconhecidas internacionalmente.
Cada projeto é desenvolvido considerando as características do processo e os requisitos da aplicação, permitindo a seleção do material mais adequado para cada condição operacional.
Entre os materiais disponíveis estão:
Aço carbono
Aço inoxidável 304 / 304L
Aço inoxidável 316 / 316L
Duplex
Super Duplex
Outros materiais sob consulta
Essa variedade permite atender sistemas sujeitos a diferentes condições de temperatura, pressão, corrosão e características do fluido, proporcionando maior vida útil e desempenho operacional.
Os equipamentos também podem ser especificados conforme diferentes classes de pressão, variando de 150 psi até 10.000 psi, além de diâmetros a partir de 2 polegadas, possibilitando sua aplicação em uma ampla variedade de processos industriais.
Outro diferencial importante é que cada trecho reto é desenvolvido considerando sua integração com o restante do sistema de medição. Isso contribui para preservar a estabilidade do escoamento, minimizar interferências hidráulicas e proporcionar melhores condições para atuação dos elementos primários de vazão.
Independentemente da complexidade da aplicação, a RDS busca fornecer equipamentos alinhados aos requisitos técnicos do projeto, mantendo o compromisso com qualidade construtiva, compatibilidade, documentação técnica e confiabilidade operacional.
