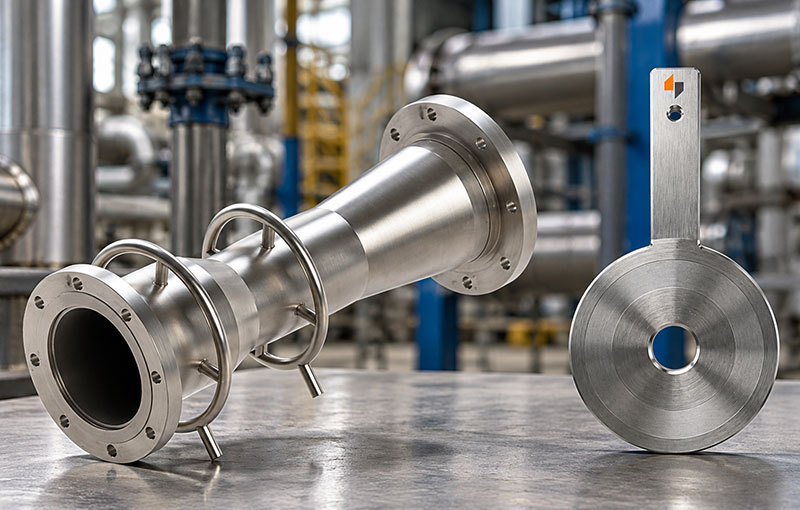

Placa de orifício ou tubo Venturi: qual escolher para cada aplicação?
Uma medição de vazão bem dimensionada precisa considerar muito mais do que a leitura apresentada pelo instrumento.
Perda de carga, consumo energético, condições de escoamento e características da instalação podem determinar se a solução escolhida será adequada ao processo industrial.
É nesse contexto que surge uma dúvida frequente entre profissionais de engenharia e instrumentação: placa de orifício ou tubo Venturi, qual oferece o melhor resultado?
Ambos utilizam a pressão diferencial para determinar a vazão, mas apresentam diferenças construtivas que influenciam o desempenho e os requisitos de instalação.
A placa de orifício se destaca pela simplicidade construtiva e pelo investimento inicial geralmente menor.
O tubo Venturi, por sua vez, possui uma geometria que favorece a recuperação de pressão, característica importante em sistemas nos quais a perda permanente de carga precisa ser reduzida.
A escolha depende do fluido, da faixa de vazão, das condições operacionais e das prioridades do projeto.
Compreender essas diferenças ajuda a identificar qual dos elementos primários de vazão atende melhor às necessidades de cada aplicação.
Como funcionam a placa de orifício e o tubo Venturi?
A placa de orifício e o tubo Venturi são elementos primários utilizados na medição de vazão por pressão diferencial.
Ambos se baseiam na relação entre pressão, velocidade e área de passagem do fluido, descrita pelos princípios de Bernoulli e da continuidade.
Quando o fluido atravessa uma região de menor seção transversal, sua velocidade aumenta e ocorre uma redução da pressão estática.
A diferença de pressão entre pontos definidos do sistema permite calcular a vazão, considerando fatores como geometria do elemento, densidade do fluido e coeficiente de descarga.
Essas tecnologias integram a categoria de elementos de vazão industriais, utilizados em sistemas de instrumentação e monitoramento de processos.
Como funciona a placa de orifício?
A placa de orifício para medição de vazão possui uma abertura dimensionada que provoca uma restrição localizada na tubulação, alterando as condições de escoamento do fluido.
Ao atravessar o orifício, o fluido acelera e forma uma região de contração conhecida como vena contracta. A diferença de pressão produzida pelo escoamento é utilizada para determinar a vazão.
Sua construção relativamente simples favorece a aplicação em diferentes sistemas industriais.
Entretanto, a restrição abrupta também provoca dissipação de energia, resultando em uma perda permanente de pressão que deve ser considerada no dimensionamento.
Como funciona o tubo Venturi?
O tubo Venturi apresenta três regiões principais: seção convergente, garganta e difusor. Essa geometria permite modificar gradualmente a velocidade do fluido durante sua passagem pelo equipamento.
Na seção convergente, a redução da área aumenta a velocidade do escoamento.
Na garganta, ocorre uma diminuição da pressão estática. Posteriormente, o difusor promove a desaceleração do fluido e a recuperação de parte dessa pressão.
Em condições comparáveis de projeto, essa configuração proporciona menor perda permanente de pressão em relação a uma placa de orifício convencional, característica relevante para sistemas que precisam preservar a energia disponível no escoamento.
Quais são as principais diferenças?
Embora compartilhem o mesmo princípio de medição, placa de orifício e tubo Venturi apresentam diferenças importantes de construção, instalação e desempenho operacional.
| Critério | Placa de orifício | Tubo Venturi |
|---|---|---|
| Construção | Placa com abertura dimensionada | Seção convergente, garganta e difusor |
| Investimento inicial | Geralmente menor | Geralmente maior |
| Perda permanente de pressão | Mais elevada | Mais baixa |
| Recuperação de pressão | Menor | Maior |
| Espaço de instalação | Elemento mais compacto | Corpo normalmente mais longo |
| Manutenção | Pode permitir substituição da placa, conforme a montagem | Requer avaliação das condições internas e da instalação |
| Principal vantagem | Simplicidade e menor investimento inicial | Recuperação de pressão e eficiência operacional |
A comparação mostra que o menor custo de aquisição nem sempre representa o menor custo ao longo da operação.
Em processos contínuos, por exemplo, a perda de pressão pode influenciar a demanda energética de sistemas de bombeamento.
Por isso, a escolha deve considerar o conjunto da instalação, incluindo os equipamentos de medição industrial e as condições reais de operação, em vez de avaliar apenas o elemento primário isoladamente.
Como escolher para cada aplicação industrial?
A escolha entre placa de orifício e tubo Venturi deve partir das condições reais do processo, e não apenas das características individuais dos equipamentos.
O mesmo elemento primário pode apresentar vantagens em uma instalação e limitações em outra, dependendo da vazão, do fluido e da pressão disponível.
Na prática, alguns cenários ajudam a orientar a especificação:
| Condição da aplicação | Alternativa a considerar | Justificativa |
|---|---|---|
| Menor investimento inicial | Placa de orifício | Construção simples e custo inicial geralmente inferior |
| Baixa perda permanente de pressão | Tubo Venturi | Geometria que favorece a recuperação de pressão |
| Espaço longitudinal limitado | Placa de orifício | Elemento primário mais compacto, respeitando os requisitos de instalação |
| Operação contínua com atenção ao consumo energético | Tubo Venturi | Menor dissipação de energia pode reduzir custos operacionais |
| Necessidade de substituir o elemento restritivo | Placa de orifício | Determinadas montagens permitem a substituição da placa |
| Fluidos com partículas em suspensão | Avaliação específica | Compatibilidade depende da geometria, concentração de sólidos e condições de operação |
A análise também deve considerar o segmento industrial e a função da medição. Em sistemas de utilidades, linhas de processo e instalações de geração de energia, por exemplo, as exigências de pressão, continuidade operacional e manutenção podem ser bastante diferentes.
Por isso, conhecer os segmentos industriais atendidos pela RDS Smart Flow ajuda a contextualizar as soluções de instrumentação conforme as necessidades de cada operação.
Líquidos, gases e vapor
A natureza do fluido influencia diretamente o dimensionamento e a seleção do elemento primário.
Em líquidos, é importante avaliar a viscosidade, a presença de partículas e as condições de pressão. Para gases, variações de densidade e efeitos de compressibilidade precisam ser considerados.
Já na medição de vapor, temperatura, pressão, condição termodinâmica e eventuais problemas de condensação exigem atenção.
Em todos esses casos, a compatibilidade com o fluido deve ser verificada antes de definir a tecnologia, incluindo materiais, geometria, faixa operacional e requisitos de instalação.
O que considerar no dimensionamento?
O dimensionamento de um sistema de medição por pressão diferencial envolve variáveis que determinam tanto a qualidade da leitura quanto a compatibilidade do equipamento com o processo.
Antes de especificar uma placa de orifício ou um tubo Venturi, é importante reunir as seguintes informações:
- Fluido de processo: composição, densidade, viscosidade e presença de partículas;
- Vazão mínima, normal e máxima: condições que definem a faixa operacional;
- Pressão e temperatura: valores de operação e condições de projeto;
- Diâmetro interno da tubulação: informação necessária para o cálculo e a seleção da geometria;
- Perda de pressão admissível: limite que o processo pode suportar;
- Número de Reynolds: parâmetro relevante para a caracterização do escoamento;
- Condições de instalação: espaço disponível, conexões, tomadas de pressão e interferências na tubulação;
- Incerteza requerida: desempenho metrológico necessário à aplicação.
Esses dados permitem avaliar a relação entre a geometria do elemento primário, a pressão diferencial produzida e a faixa de vazão desejada.
Em determinadas instalações, soluções como o Meter Run, trecho reto calibrado, podem integrar o conjunto de medição, conforme as características e os requisitos técnicos do projeto.
Trechos retos e perfil de escoamento
A instalação exerce influência direta na confiabilidade da medição. Curvas, válvulas, reduções e outras singularidades da tubulação podem modificar o perfil de velocidade e produzir perturbações no escoamento antes do elemento primário.
Por isso, o comprimento dos trechos retos a montante e a jusante deve ser definido conforme a tecnologia utilizada, a configuração da instalação e os critérios técnicos aplicáveis.
O trecho reto de medição para sistemas de vazão é uma solução que pode ser considerada na composição do sistema, quando compatível com o dimensionamento previsto.
Em situações específicas, dispositivos de condicionamento também podem ser avaliados para melhorar as condições do escoamento. O retificador de fluxo tipo Zanker é um exemplo de componente utilizado para essa finalidade, mediante análise dos requisitos da aplicação.
A presença de um retificador não elimina automaticamente a necessidade de trechos retos. Seu uso deve respeitar os critérios de instalação e as condições para as quais o sistema foi dimensionado.
Válvulas e acessórios de instrumentação
Além do elemento primário, a confiabilidade da medição depende da configuração das tomadas de pressão e dos componentes que conectam o processo aos instrumentos.
As válvulas para instrumentação podem desempenhar funções de isolamento, equalização e manobra, conforme o modelo e a configuração adotada. Esses recursos são relevantes para procedimentos operacionais e intervenções nos instrumentos.
Da mesma forma, a seleção de acessórios para instrumentação industrial deve considerar as características do fluido, as condições de pressão e temperatura e as necessidades de instalação.
Um elemento primário corretamente dimensionado não garante, sozinho, uma medição confiável. A qualidade do resultado depende da integração entre equipamento, instalação, instrumentos e condições reais de operação.
Medição de vazão industrial com a RDS Smart Flow
A escolha entre placa de orifício e tubo Venturi exige uma análise que considere desempenho de medição, perda permanente de pressão, características do fluido e condições de instalação.
Esses fatores precisam ser avaliados em conjunto para evitar decisões baseadas exclusivamente no investimento inicial.
Na prática, a placa de orifício pode ser uma solução adequada quando a simplicidade construtiva e o custo de aquisição são prioridades.
O tubo Venturi, por sua vez, merece atenção em processos nos quais a recuperação de pressão e a eficiência operacional possuem maior relevância.
A RDS Smart Flow oferece soluções para medição de vazão e instrumentação industrial, incluindo diferentes configurações de elementos primários e componentes associados.
No portfólio de produtos da RDS, é possível conhecer alternativas para diferentes necessidades de aplicação.
A especificação correta começa pela compreensão do processo. Informações sobre fluido, vazão, pressão, temperatura, tubulação e condições operacionais ajudam a identificar a solução mais adequada.
Se sua empresa precisa dimensionar ou selecionar um equipamento para medição de vazão, entre em contato com a RDS Smart Flow e apresente os requisitos técnicos da aplicação.
Perguntas frequentes sobre placa de orifício e tubo Venturi
Qual é a principal diferença entre placa de orifício e tubo Venturi?
A principal diferença está na geometria utilizada para produzir a pressão diferencial. A placa de orifício provoca uma restrição abrupta, enquanto o tubo Venturi utiliza uma seção convergente, uma garganta e um difusor. Essa construção permite ao Venturi recuperar uma parcela maior da pressão após a região de medição.
Qual apresenta menor perda de carga?
Em condições comparáveis de dimensionamento e operação, o tubo Venturi geralmente apresenta menor perda permanente de pressão. Isso acontece porque sua geometria favorece a recuperação de pressão, enquanto a placa de orifício provoca maior dissipação de energia no escoamento.
O tubo Venturi é mais preciso que a placa de orifício?
Não necessariamente. A incerteza de medição depende do dimensionamento, da geometria, das condições de escoamento e da instalação, além das características dos instrumentos utilizados. Ambos podem oferecer resultados adequados quando corretamente especificados para a aplicação.
A placa de orifício pode medir vazão de vapor?
Sim. Placas de orifício podem ser utilizadas na medição de vazão de vapor, desde que sejam dimensionadas para as condições de pressão, temperatura, vazão e estado termodinâmico do fluido. A configuração das tomadas de pressão e das linhas de impulso também precisa considerar as particularidades da aplicação.
Qual equipamento ocupa menos espaço na instalação?
A placa de orifício possui um elemento primário mais compacto que o tubo Venturi. Entretanto, a avaliação do espaço necessário deve incluir os trechos retos, as conexões e os demais requisitos de montagem. Portanto, a menor dimensão do elemento não significa necessariamente menor comprimento total de instalação.
Como escolher entre placa de orifício e tubo Venturi?
A escolha deve considerar tipo de fluido, faixa de vazão, pressão disponível, perda de carga admissível, espaço de instalação, incerteza requerida e custos operacionais. Quando a recuperação de pressão é prioritária, o Venturi pode apresentar vantagens. Quando a simplicidade e o investimento inicial têm maior peso, a placa de orifício pode ser mais interessante.
