Instrumentação industrial: como funciona a medição e o controle nos processos industriais

A instrumentação industrial está presente em praticamente todo processo que depende de medição, controle e repetibilidade.

Ela não aparece apenas em sensores, painéis ou sistemas de automação, mas na forma como as variáveis do processo são medidas, interpretadas e ajustadas ao longo da operação.

Em sistemas industriais contínuos, pequenas variações de pressão, vazão, nível, temperatura e fluxo podem alterar o desempenho da produção, a estabilidade dos equipamentos e a qualidade dos dados usados para tomada de decisão.

Quando essas variáveis não são medidas com consistência, o processo passa a depender de correções frequentes, inspeções manuais e ajustes que nem sempre atacam a origem da instabilidade.

A instrumentação industrial atua exatamente nesse ponto: ela fornece informações confiáveis para que o processo opere dentro dos parâmetros definidos.

Isso envolve instrumentos de medição, válvulas, elementos primários, linhas de impulso, acessórios de proteção e dispositivos pneumáticos que trabalham em conjunto para manter a operação estável.

Ao longo deste conteúdo, você vai entender o que é instrumentação industrial, como ela funciona na prática e como componentes como placa de orifício, tubo venturi, válvulas manifold, distribuidores de ar e acessórios para instrumentação se conectam aos sistemas industriais de medição e controle.

O que é instrumentação industrial

A instrumentação industrial é o conjunto de técnicas, dispositivos e sistemas utilizados para medir, monitorar, registrar e controlar variáveis de processo.

Essas variáveis representam condições reais da operação, como pressão em uma linha, vazão de um fluido, temperatura de um equipamento ou nível em um tanque.

Na prática, ela permite que uma planta industrial acompanhe o comportamento do processo em tempo real.

Os instrumentos capturam dados, os sistemas interpretam essas informações e os componentes de controle atuam para manter a operação dentro dos limites previstos.

Conceito aplicado aos processos industriais

Em um processo industrial, a medição não funciona como uma informação isolada.

O dado coletado por um instrumento pode acionar ajustes automáticos, orientar decisões operacionais e indicar desvios que precisam ser corrigidos antes que afetem a produção.

Esse funcionamento depende da integração entre diferentes componentes.

Sensores, transmissores, válvulas, elementos primários e acessórios trabalham em conjunto para que a informação medida represente o comportamento real do processo.

Relação com automação industrial

A automação industrial depende diretamente da instrumentação.

Para que um sistema automatizado tome decisões, ele precisa receber dados confiáveis sobre o estado da operação. Sem leitura consistente das variáveis, o controle automático perde precisão e pode responder de forma inadequada às mudanças do processo.

Por isso, a instrumentação é uma base técnica para sistemas de controle, supervisão e automação.

Ela fornece os dados que permitem ajustar vazão, pressão, temperatura, nível e outras variáveis de forma contínua.

Por que a instrumentação industrial é importante

A importância da instrumentação industrial aparece com mais clareza em operações que precisam manter produção contínua, qualidade padronizada e segurança operacional.

Nesses ambientes, qualquer variação não identificada pode gerar perdas, retrabalho, consumo excessivo de recursos ou risco para equipamentos e operadores.

Uma medição instável também afeta o controle de processos industriais.

Se o sistema recebe uma informação incorreta, os ajustes feitos a partir dela podem gerar novas variações, criando um ciclo de instabilidade difícil de corrigir sem uma análise técnica da instrumentação.

Impactos diretos no processo

Entre os principais impactos positivos da instrumentação industrial, estão:

• controle de qualidade industrial com dados mais consistentes;
• maior repetibilidade das condições de operação;
• redução de desperdícios de matéria-prima, energia e fluido;
• monitoramento de variáveis críticas em tempo real;
• mais segurança para operadores, equipamentos e linhas de processo;
• melhor previsibilidade em manutenção e ajustes operacionais.

Esses ganhos dependem da especificação correta dos instrumentos e da forma como eles são instalados.

Em sistemas de medição de vazão, por exemplo, a qualidade da leitura pode ser influenciada pelo tipo de elemento primário, pelo trecho reto disponível, pelo regime de escoamento e pela estabilidade da pressão diferencial.

Principais variáveis monitoradas pela instrumentação industrial

Os sistemas de instrumentação industrial são projetados para acompanhar variáveis que interferem diretamente na operação.

Cada processo exige uma combinação específica de medições, dependendo do fluido, da linha, do equipamento e do nível de controle necessário.

Em sistemas industriais mais críticos, essas variáveis não são avaliadas apenas em um ponto. Elas são monitoradas ao longo da operação para identificar tendências, desvios e mudanças que possam comprometer a estabilidade do processo.

Variáveis mais comuns em campo

• Pressão: usada para acompanhar linhas, vasos, sistemas de vapor, ar comprimido e processos pressurizados.
• Vazão: aplicada no controle de fluidos em tubulações, utilidades e sistemas de medição.
• Temperatura: importante para processos térmicos, trocadores, caldeiras e reações industriais.
• Nível: utilizada em tanques, silos, reservatórios e sistemas de armazenamento.
• Fluxo: associado ao deslocamento de líquidos, gases ou vapor em linhas industriais.
• Pressão diferencial: muito utilizada em medições de vazão por elementos primários.

Pressão diferencial em sistemas de vazão

A pressão diferencial tem papel importante em sistemas de medição de vazão. Ela representa a diferença de pressão entre dois pontos da linha e pode ser utilizada para calcular a vazão quando associada a um elemento primário instalado na tubulação.

Esse princípio aparece em sistemas com orifício integral, meter run e trecho reto de medição. A estabilidade da leitura depende da condição do escoamento, da instalação correta e da compatibilidade entre os componentes do sistema.

Como funciona a instrumentação industrial na prática

O funcionamento da instrumentação industrial envolve uma sequência técnica: primeiro a variável é detectada, depois convertida em informação útil, transmitida para um sistema de controle e utilizada para ajuste ou monitoramento do processo.

Essa sequência precisa manter coerência entre o que acontece em campo e o que o sistema interpreta.

Em operações contínuas, esse processo acontece durante toda a produção. A leitura não é feita apenas para conferência, mas para sustentar decisões operacionais, controle automático e manutenção da estabilidade do sistema.

Coleta e medição das variáveis

A coleta começa nos instrumentos instalados em campo. Eles identificam variações físicas no processo, como mudança de pressão, passagem de fluido, alteração de temperatura ou oscilação de nível.

Esses dados podem ser transmitidos para painéis, controladores, sistemas supervisórios ou dispositivos de registro.

Nos sistemas de vazão, a qualidade da coleta depende diretamente do comportamento do fluido na tubulação.

Curvas, válvulas, reduções, expansões e interferências próximas ao ponto de medição podem alterar o perfil do escoamento e comprometer a leitura.

Estabilidade do escoamento

Para melhorar a condição de medição, alguns sistemas utilizam dispositivos de estabilização do fluxo. O retificador de fluxo tipo Zanker e o retificador de fluxo tipo 19 tubos ajudam a reduzir interferências no escoamento antes do ponto de medição, favorecendo uma leitura mais estável em aplicações industriais.

Esse tipo de componente é especialmente relevante quando o espaço disponível para trecho reto é limitado ou quando a linha possui elementos que podem gerar turbulência antes do instrumento de medição.

Controle dos processos industriais

Depois que as variáveis são medidas, os sistemas de controle utilizam essas informações para manter o processo dentro dos parâmetros estabelecidos. Esse controle pode atuar sobre válvulas, atuadores, sistemas pneumáticos, linhas de processo ou equipamentos responsáveis por ajustar o comportamento da operação.

O controle de fluxo e o controle de pressão dependem de medições consistentes.

Quando os dados de campo apresentam instabilidade, o sistema pode corrigir uma condição que não representa exatamente o comportamento real da linha, gerando oscilações adicionais.

Integração entre medição e controle

A integração entre medição e controle ocorre quando os dados coletados em campo alimentam decisões automáticas ou operacionais. Em sistemas bem especificados, o instrumento mede, o controlador interpreta e o componente de atuação ajusta o processo com base em uma leitura confiável.

Em sistemas de instrumentação, válvulas como a válvula agulha para instrumentação e a válvula manifold 5 vias são utilizadas para controle, isolamento e equalização em linhas de medição. Esses componentes facilitam manutenção, calibração e proteção dos instrumentos instalados na linha.

Sistemas pneumáticos e ar comprimido

Em muitas aplicações industriais, a instrumentação também depende de sistemas pneumáticos.

O ar comprimido pode ser utilizado para alimentar válvulas, posicionadores, painéis e dispositivos de controle que precisam operar de forma contínua.

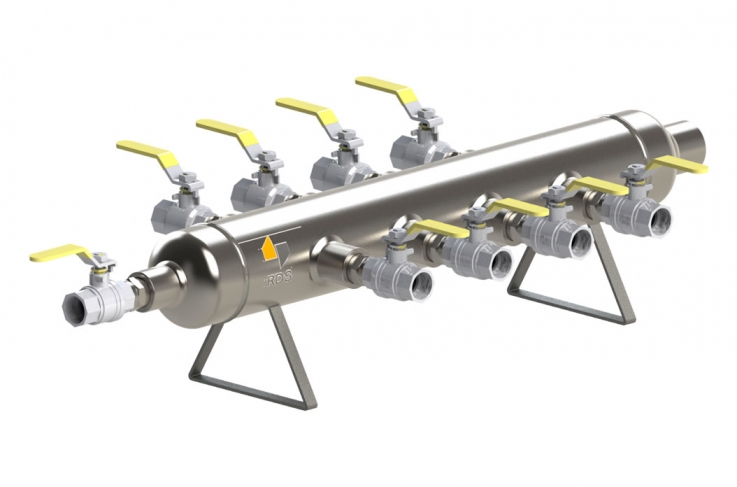

O distribuidor de ar para instrumentação organiza a alimentação de múltiplos instrumentos a partir de uma linha principal, permitindo controle individual das saídas e melhor distribuição do ar comprimido industrial. Esse recurso melhora a organização da rede e facilita intervenções em pontos específicos sem comprometer toda a linha.

Componentes auxiliares na instrumentação industrial

Os componentes auxiliares não costumam receber a mesma atenção que sensores, transmissores ou controladores, mas influenciam diretamente a confiabilidade do sistema.

Eles ajudam a proteger instrumentos, estabilizar o processo e reduzir interferências que podem comprometer a qualidade da medição.

Em sistemas industriais contínuos, esses itens contribuem para manter condições adequadas de operação, principalmente em aplicações com vapor, condensado, fluidos agressivos, pressão diferencial ou redes de ar comprimido.

Proteção e estabilidade da medição

Entre os acessórios aplicados em sistemas de instrumentação, o pote de selagem contribui para proteger instrumentos em aplicações específicas, enquanto o pote de lama auxilia em condições onde há necessidade de retenção ou separação de partículas e resíduos presentes na linha.

Outro componente utilizado em sistemas industriais é o orifício de restrição, aplicado em situações onde se deseja controlar a passagem do fluido, gerar perda de carga ou limitar vazão em pontos específicos da linha.

Esses acessórios complementam a instrumentação e contribuem para a estabilidade do sistema de medição.

Instrumentação industrial aplicada à medição de vazão

A medição de vazão industrial está entre as aplicações mais comuns dentro da instrumentação industrial.

Em processos contínuos, ela é utilizada para monitorar consumo de fluidos, controlar linhas de produção, acompanhar desempenho operacional e garantir estabilidade em sistemas de transferência.

O comportamento da vazão interfere diretamente na eficiência do processo.

Alterações no escoamento de fluidos, oscilações de pressão ou perturbações na linha podem comprometer a qualidade da leitura e impactar desde o controle operacional até processos de transferência de custódia, onde a precisão da medição possui influência comercial e técnica.

Por esse motivo, sistemas de medição exigem não apenas instrumentos eletrônicos, mas também dispositivos mecânicos capazes de gerar leituras consistentes e repetíveis ao longo do tempo.

O papel da medição de vazão nos processos industriais

Nos ambientes industriais, a medição de vazão é aplicada para acompanhar o deslocamento de líquidos, gases e vapor dentro das tubulações. Os dados obtidos são utilizados para controle de produção, monitoramento de consumo, balanço de massa, eficiência energética e estabilidade operacional.

Em sistemas críticos, pequenas variações de vazão podem alterar o desempenho de trocadores de calor, sistemas de utilidades, redes de vapor, linhas pneumáticas e processos químicos contínuos. Isso faz com que a confiabilidade da medição esteja diretamente ligada à estabilidade da operação.

Dentro da engenharia de processos, a vazão também influencia o comportamento de outras variáveis industriais, como pressão, temperatura e nível, exigindo integração entre diferentes dispositivos de medição e controle.

Elementos primários de vazão

Os elementos primários de vazão são dispositivos instalados na tubulação para gerar uma diferença de pressão proporcional à passagem do fluido. A partir dessa variação de pressão, o sistema consegue calcular a vazão da linha.

Entre os principais dispositivos utilizados em sistemas de medição industrial, a placa de orifício para medição de vazão está entre as soluções mais aplicadas em processos industriais devido à sua padronização, facilidade de integração e ampla utilização em medições por pressão diferencial.

O tubo venturi apresenta comportamento mais estável em aplicações que exigem menor perda de carga e maior eficiência hidráulica. Já o bocal de vazão é utilizado em aplicações com altas velocidades, vapor e condições operacionais mais severas.

Outros componentes também fazem parte desses sistemas, como o orifício integral, utilizado em linhas de menor diâmetro, e o conjunto de medição com placa de orifício, aplicado em sistemas que exigem montagem integrada para controle e medição.

Em aplicações que demandam maior estabilidade do perfil de escoamento, o sistema pode incluir um meter run ou um trecho reto de medição, reduzindo interferências causadas por curvas, válvulas ou mudanças de direção na tubulação.

Pressão diferencial e comportamento do escoamento

Grande parte dos sistemas industriais de medição de vazão opera através do princípio de pressão diferencial utilizando critérios presentes em normas para medição por pressão diferencial.

Quando o fluido passa por um elemento primário, ocorre uma alteração controlada na seção de passagem, criando diferença de pressão entre dois pontos da linha.

Essa diferença é captada pelos instrumentos de medição e convertida em dados de vazão. A qualidade da leitura depende diretamente do comportamento do escoamento antes e depois do elemento primário.

Turbulência excessiva, vibração, perfil irregular de velocidade e interferências na tubulação podem comprometer a estabilidade da medição. Por isso, componentes como o retificador de fluxo tipo Zanker e o retificador de fluxo tipo 19 tubos são utilizados para estabilizar o perfil do fluido antes do ponto de medição.

Essa estabilização melhora a repetibilidade da leitura e reduz erros causados por perturbações hidráulicas no sistema.

Componentes utilizados em sistemas de instrumentação industrial

Os sistemas de instrumentação industrial dependem da integração entre instrumentos de medição, dispositivos pneumáticos, válvulas de bloqueio e acessórios utilizados para proteção e estabilização da operação.

Cada componente exerce uma função específica dentro do processo. A combinação correta desses elementos influencia diretamente a precisão da medição, a confiabilidade operacional e a segurança da instalação.

Válvulas para instrumentação industrial

As válvulas utilizadas em instrumentação industrial possuem funções ligadas ao bloqueio, equalização, purga e controle das linhas de medição. Elas facilitam operações de manutenção, calibração e proteção dos instrumentos instalados no sistema.

A válvula agulha para instrumentação é utilizada em aplicações que exigem ajuste mais preciso do fluxo e controle gradual da passagem do fluido.

Já as válvulas manifold atuam principalmente em sistemas de pressão diferencial, permitindo equalização e isolamento das linhas conectadas aos transmissores.

A válvula manifold 2 vias é aplicada em operações simples de bloqueio e isolamento. A válvula manifold 3 vias facilita equalização em medições diferenciais, enquanto a válvula manifold 5 vias amplia as possibilidades de bloqueio, equalização e drenagem em sistemas mais complexos.

Em determinadas aplicações, a válvula múltipla 2 vias também pode ser utilizada em sistemas de instrumentação que exigem integração compacta entre linhas e instrumentos.

Sistemas pneumáticos e distribuição de ar

Os sistemas pneumáticos fazem parte de diversas aplicações industriais ligadas ao acionamento de válvulas, posicionadores e dispositivos automáticos. Nesses sistemas, a estabilidade do ar comprimido industrial influencia diretamente o funcionamento dos instrumentos.

O distribuidor de ar para instrumentação organiza a alimentação pneumática a partir de uma linha principal, permitindo a distribuição do ar comprimido para múltiplos instrumentos e dispositivos de controle.

Esse tipo de solução é comum em aplicações com painel pneumático, sistemas de controle contínuo e redes industriais que exigem distribuição organizada, manutenção facilitada e isolamento individual das linhas.

Acessórios para instrumentação industrial

Os acessórios utilizados em instrumentação industrial ajudam a proteger instrumentos, estabilizar medições e reduzir interferências no processo.

O pote de selagem é aplicado em sistemas específicos para proteção dos instrumentos, enquanto o pote de lama auxilia na retenção de resíduos e condensados presentes na linha.

O orifício de restrição é utilizado para limitar vazão e controlar perda de carga em determinadas aplicações industriais.

Já o carretel flangeado contribui para integração mecânica do sistema e adaptação entre dispositivos instalados na tubulação, especialmente em projetos de tubulação industrial e sistemas de medição.

Em conjunto, esses componentes contribuem para maior estabilidade operacional, proteção dos instrumentos e desempenho consistente da medição em campo.

Benefícios da instrumentação industrial para a indústria

A utilização de sistemas de instrumentação industrial está diretamente ligada à estabilidade operacional, previsibilidade da produção e confiabilidade das informações utilizadas nos processos industriais.

Quanto maior a dependência da operação em relação ao controle contínuo das variáveis, maior também a necessidade de medições consistentes e integração adequada entre instrumentos, válvulas e dispositivos auxiliares.

Em operações industriais contínuas, a qualidade da medição interfere não apenas no comportamento do processo, mas também na eficiência energética, no consumo de matéria-prima e na segurança operacional da planta.

Maior precisão operacional

Uma das principais funções da instrumentação industrial é permitir que o sistema opere com maior estabilidade ao longo do tempo. Quando as variáveis são monitoradas corretamente, o processo tende a responder de maneira mais previsível às mudanças de carga, vazão, pressão e temperatura.

Isso reduz desvios operacionais e melhora a repetibilidade das condições de funcionamento, especialmente em processos que dependem de medição de vazão, controle de pressão e monitoramento contínuo.

Nesse contexto, os elementos primários de vazão exercem papel importante na geração de medições consistentes, contribuindo para maior estabilidade operacional e melhor interpretação do comportamento do processo.

Segurança e estabilidade dos processos

Em aplicações industriais críticas, oscilações não monitoradas podem comprometer linhas de produção, aumentar desgaste de equipamentos e gerar riscos operacionais ao longo da planta.

Sistemas de instrumentação industrial ajudam a identificar desvios antes que eles evoluam para falhas maiores, permitindo correções mais rápidas e controle mais preciso das condições de operação.

Esse monitoramento contínuo também facilita manutenção preventiva, inspeções técnicas e controle de integridade dos instrumentos instalados no sistema.

As válvulas para instrumentação industrial, por exemplo, contribuem diretamente para isolamento, equalização e proteção das linhas de medição, permitindo intervenções mais seguras sem comprometer toda a operação.

Eficiência operacional e redução de desperdícios

Quando a medição apresenta baixa confiabilidade, o sistema tende a operar com margens maiores de segurança, excesso de consumo ou correções constantes para compensar incertezas no processo.

Com instrumentação adequada, o controle das variáveis passa a ocorrer de maneira mais precisa, reduzindo desperdícios de fluido, energia e matéria-prima.

Esse comportamento também melhora o desempenho de sistemas térmicos, utilidades industriais e processos contínuos que dependem de equilíbrio operacional ao longo da produção.

Os acessórios para instrumentação industrial contribuem para esse desempenho ao reduzir interferências no escoamento, proteger instrumentos e melhorar a estabilidade das linhas de medição.

Onde a instrumentação industrial é aplicada

A instrumentação industrial está presente em diferentes segmentos que dependem de controle contínuo das variáveis de processo. Em muitos desses ambientes, a estabilidade operacional depende diretamente da qualidade das medições realizadas em campo.

Aplicações industriais com altas temperaturas, fluidos agressivos, pressão elevada ou operação contínua exigem sistemas de medição compatíveis com as condições reais do processo.

Segmentos industriais atendidos

• Óleo e gás — sistemas de medição, transferência de custódia e utilidades industriais;
• Química e petroquímica — controle de processos contínuos e linhas de produção;
• Papel e celulose — monitoramento de fluidos, vapor e sistemas industriais;
• Energia e cogeração — medição em redes térmicas, utilidades e sistemas de vapor;
• Bioenergia e sucroalcooleiro — controle operacional em processos contínuos;
• Alimentos e bebidas — monitoramento de fluidos industriais e utilidades;
• Siderurgia e mineração — aplicações industriais com alta exigência operacional.

Aplicações industriais críticas

Os sistemas de instrumentação industrial são utilizados em aplicações onde pequenas variações operacionais podem gerar impactos relevantes ao processo.

Isso inclui sistemas de vapor, linhas de ar comprimido, processos térmicos, utilidades industriais, redes hidráulicas e sistemas de medição aplicados em operações contínuas.

Em projetos de tubulação industrial, a especificação correta dos componentes influencia diretamente o comportamento do escoamento, a estabilidade da pressão diferencial e a repetibilidade das medições realizadas em campo.

Como escolher os equipamentos corretos para instrumentação industrial

A especificação dos equipamentos utilizados em instrumentação industrial depende das condições operacionais do processo e da forma como as variáveis se comportam na linha.

Nem sempre o componente mais robusto ou mais complexo será o mais adequado para determinada aplicação. Em muitos casos, o desempenho da medição está relacionado à compatibilidade entre os dispositivos instalados e às condições reais da operação.

Critérios técnicos importantes

Entre os principais fatores considerados na especificação dos equipamentos, estão:

• tipo de fluido;
• temperatura de operação;
• pressão da linha;
• vazão esperada;
• diâmetro da tubulação;
• perfil de escoamento;
• presença de condensados ou partículas;
• condições da instalação industrial.

Esses fatores influenciam diretamente a escolha dos elementos primários, válvulas, linhas de impulso e acessórios utilizados no sistema de medição.

Importância da especificação correta

Em sistemas industriais contínuos, incompatibilidades entre instrumentos e condições operacionais tendem a gerar instabilidade de medição, desgaste prematuro dos componentes e perda de confiabilidade nos dados utilizados pelo processo.

Uma especificação técnica adequada contribui para maior estabilidade operacional, melhor repetibilidade das leituras e maior previsibilidade ao longo da operação seguindo critérios definidos por normas técnicas de instrumentação.

Esse cuidado também influencia processos ligados à rastreabilidade industrial, conformidade técnica e controle operacional em aplicações que exigem medições consistentes ao longo do tempo.

Instrumentação industrial com foco em desempenho e confiabilidade

A instrumentação industrial participa diretamente do funcionamento dos processos produtivos. A estabilidade da operação depende da capacidade do sistema de medir, interpretar e controlar variáveis de maneira consistente ao longo do tempo.

Em aplicações industriais contínuas, a integração entre instrumentos, válvulas, elementos primários e acessórios influencia não apenas a qualidade da medição, mas também o comportamento operacional da planta, a previsibilidade da produção e a confiabilidade das informações utilizadas para controle do processo.

A RDS SmartFlow atua no fornecimento de soluções em instrumentação industrial, medição de vazão, válvulas e acessórios aplicados em sistemas industriais que exigem precisão, repetibilidade e confiabilidade operacional.

A empresa fornece componentes utilizados em processos de medição por pressão diferencial, controle pneumático e aplicações industriais críticas, com foco em desempenho técnico e compatibilidade operacional.

Entre as soluções fornecidas pela RDS estão elementos primários de vazão, válvulas para instrumentação e acessórios industriais aplicados em sistemas de medição e controle utilizados em diferentes segmentos industriais.

Perguntas frequentes sobre instrumentação industrial

O que é instrumentação industrial?

A instrumentação industrial é o conjunto de dispositivos e sistemas utilizados para medir, monitorar e controlar variáveis como pressão, vazão, temperatura, nível e fluxo em processos industriais. Esses sistemas permitem maior estabilidade operacional, controle das condições do processo e confiabilidade das medições realizadas em campo.

Como funciona a medição de vazão por pressão diferencial?

A medição por pressão diferencial ocorre quando um elemento primário, como placa de orifício ou tubo venturi, cria uma diferença de pressão na tubulação. Essa variação é interpretada pelos instrumentos de medição para calcular a vazão do fluido no sistema.

Quando utilizar válvulas manifold na instrumentação industrial?

As válvulas manifold são utilizadas em sistemas de medição por pressão diferencial para bloqueio, equalização e isolamento das linhas conectadas aos transmissores. Elas facilitam manutenção, calibração e proteção dos instrumentos sem interromper totalmente a operação do sistema.

Qual a função do distribuidor de ar para instrumentação?

O distribuidor de ar para instrumentação é utilizado para distribuir ar comprimido de uma linha principal para múltiplos instrumentos pneumáticos, válvulas e dispositivos de controle, garantindo alimentação organizada, estabilidade de pressão e maior confiabilidade operacional.
